VA 550 Merilnik pretoka za težke industrijske aplikacije

Potopni merilnik pretoka VA 550 je idealen za montažo v obstoječe cevovode za stisnjen zrak ali ostale pline, za premere cevi ¾“ do DN 500.

Robustno, na udarce odporno, tlačno lito ohišje iz aluminija za zunanjo uporabo IP 67
Vsi deli, ki so kontaktu z medijem so izdelani iz nerjavečega jekla 1.4571
Kot potopni merilnik pretoka je uporaben za premere cevi ¾˝ do DN 500
Na zahtevo z ATEX certifikatom ATEX II 2G Ex d IIC T4
Na zahtevo s certifikatom DVGW za naravne pline (do 16 bar)
Tlačno območje do 50 bar, posebne izvedbe do 100 bar
Temperaturno območje do 180 °C
Brez premikajočih se delov, brez obrabe
Konica merilnika je izredno robustna in enostavna za čiščenje

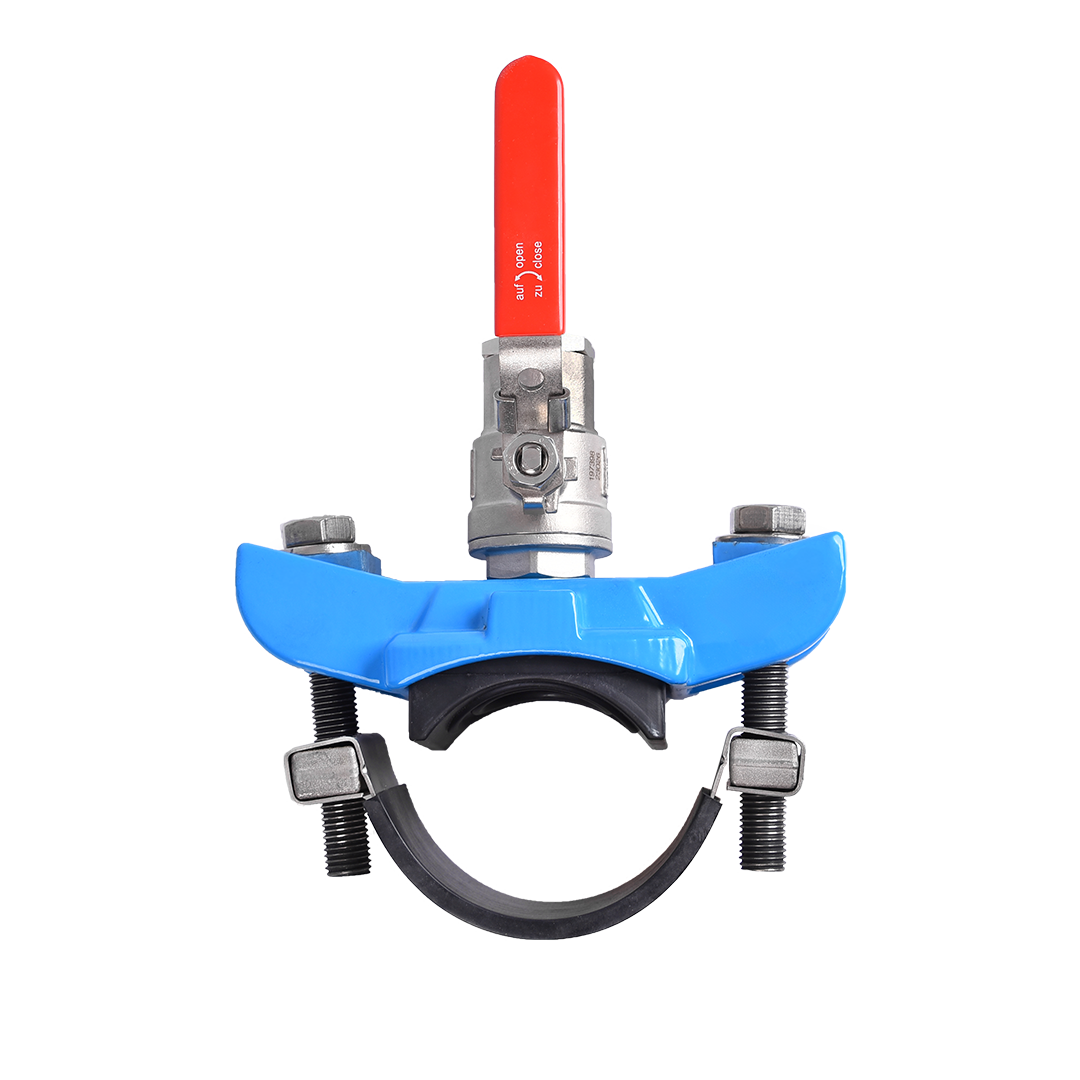

Enostavna montaže in demontaža pod pritiskom s pomočjo krogelnega ventila 1/2“
Možnost vrtenja ohišja, zaslon je mogoče zavrteti za 180°
Varnostni obroč za montažo in demontažo pod pritiskom
Skala za globino za natančno vgradnjo

4 vrednosti na zaslonu: Nm³/h, Nm³, Nm/s, °C enote so prosto nastavljive
Min/maks vrednosti in prosto nastavljive vrednosti za dnevno/urno/minutno povprečje
Vse merjene vrednosti, nastavitve kot so tip plina, notranji premer, serijska številka itd … je mogoče odčitati preko Modbus RTU
Na zaslonu ali preko daljinskega dostopa preko Modbus je mogoče odčitati veliko število diagnostičnih funkcij kot so npr. preseganje min/maks vrednosti OC, cikel umerjanja, kode napak, serijsko številko, itd…, vse parametre je mogoče odčitati in nastaviti
Obvestilo v primeru preseganja časa cikla umerjanja
Natančnost standardne izvedbe 1.5 % izmerjene vrednosti ± 0.3 % celotnega merilnega območja
Natančnost precizne izvedbe 1.0 % izmerjene vrednosti ± 0.3 % celotnega merilnega območja
Merilni razpon 1 : 1000 (0.1 do 224 m/s)

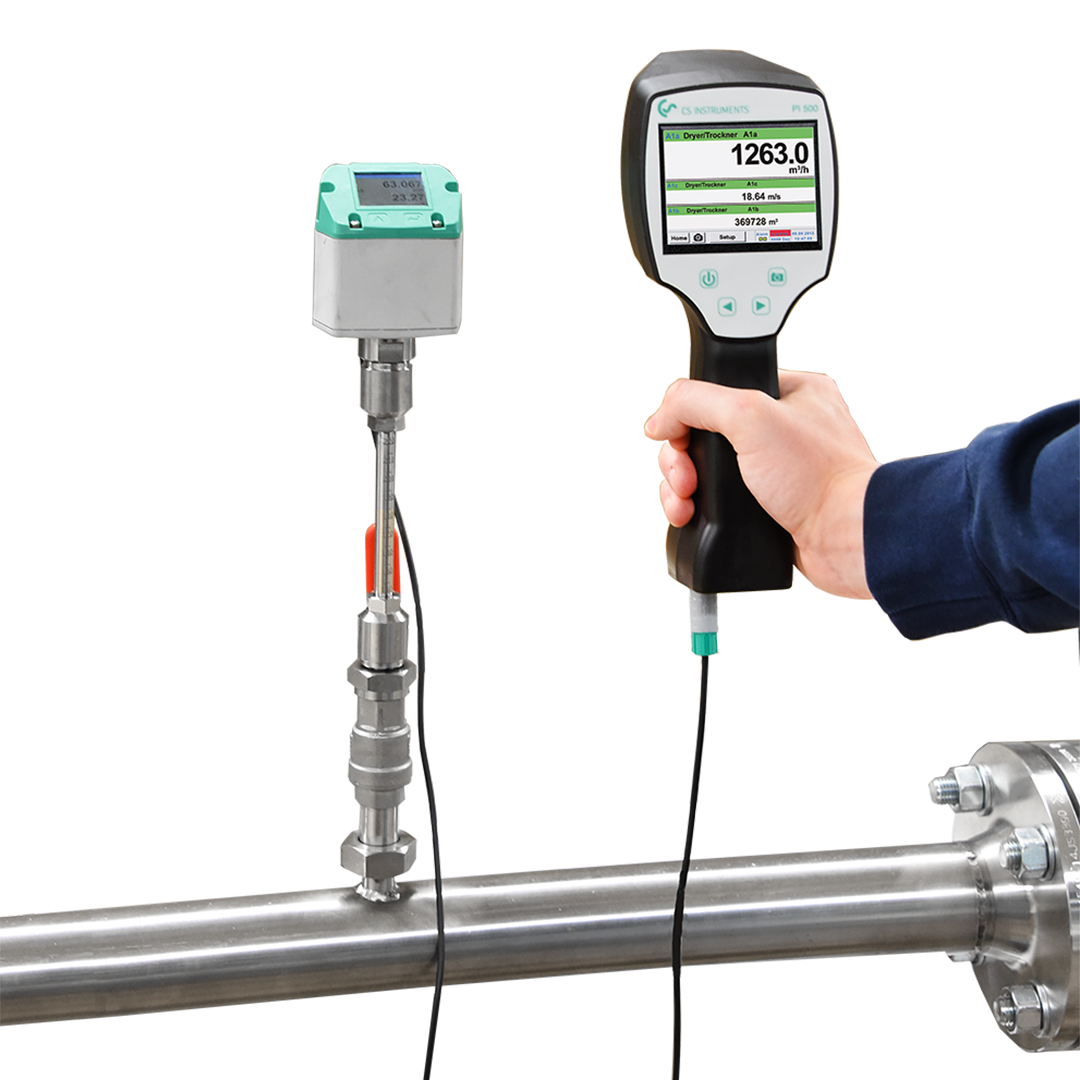

Konfiguracija in diagnostika preko zaslona, ročnega instrumenta PI 500, servisne programske opreme na mestu merjenja
Tip plina (zrak, dušik, kisik, argon, itd …) prosto nastavljiv
Referenčni pogoji OC in mbar/hPa prosto nastavljivi
Nastavitev ničelne točke, ničenje volumna puščanja
Zanemarljive tlačne izgube
Merjenje pretoka v obeh smereh s pomočjo stikala za smer pretoka

dodaj k povpraševanju ponudbo Odstranite iz beležnice

Podrobnosti

Vsi omočeni deli so izdelani iz nerjavnega jekla, zlasti za aplikacije z visokimi zahtevami glede čistosti in kakovosti površine.
Grobe industrijske aplikacije so mogoče zaradi robustnega aluminijastega ohišja
Priporočljivo za vnetljive pline, kot so zemeljski plin, vodik, bioplin itd. zaradi odobritve ATEX ali DVGW
Merjenje masnega pretoka, neposredni izhod standardnega prostorninskega pretoka
Visoka natančnost pri majhnih in velikih pretokih
Kompenzacija tlaka in temperature zaradi termičnega principa masnega pretoka
Hitra in enostavna namestitev s standardnim krogličnim ventilom ½''
Brez gibljivih delov, zato je vzdrževanje nezahtevno
Izginjajoče nizka izguba tlaka, saj je zamašitev premera zanemarljiva

04...20 mA, impulzi in vmesnik Modbus RTU (RS 485) kot standard, opcijski vmesniki, kot so Modbus TCP (Ethernet), PoE, M-Bus
Tlačno območje do 100 barov
Temperaturno območje do 180 °C
Zaščitni razred IP 67
Vgrajen zaslon za prikaz izmerjenih vrednosti
Uporaba od DN 20 do DN 2000, večji premeri na zahtevo
Enostavna namestitev pod tlakom
Nastavitve je mogoče prilagoditi z gumbi na zaslonu
Odčitek glavnega števca je mogoče ponastaviti prek zaslona
Za hitrosti do 224 Nm/s
Zelo natančen z natančnostjo ± 1,5 % ali ± 1 % izmerjene vrednosti - in ± 0,3 % končne vrednosti
